Die.PV.Stromeinspeisung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Aufgabe:
Die
durch die Sonne erzeugte, überschüssige
Elektroenergie (PV)
kann mittels Elektroheizkörper in thermische Energie gewandelt
und
sollte geschichtet in einen Multifunktionsspeicher eingelagert werden.
Lösung:

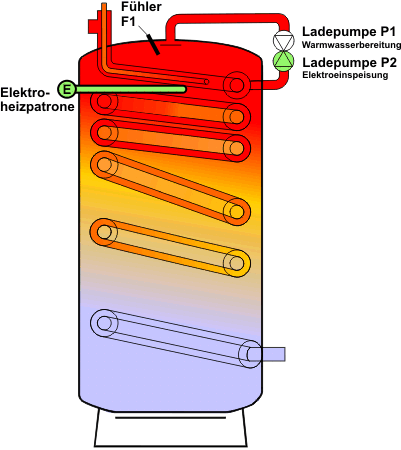

Im
oberen Bereich des Speichers befindet sich eine E-Patrone. Bei
Erreichen einer Solltemperatur (ca. 65°C) an Fühler F1
fördert die Pumpe P2 aus dem unteren Bereich des Speichers
über den Gegenstromwärmetauscher durch die Pumpe P1
hindurch
kaltes Wasser auf die heiße obere Zone, welches somit
erwärmt wird. Dieser in Abhängigkeit der zur
Verfügung
stehenden PV-Energie sich wiederholende Vorgang ermöglicht
eine
exakte Schichtung des Speichers.
Die
der überschüssigen Elektroenergie angepaßte
mehrstufige Steuerung einer
oder mehrerer Elektroheizpatronen kann mittels der Regelungstechnik der
Fa. Heiztechnik und Behälterbau Joachim Zeeh GmbH realisiert
werden.
Die Trinkwasserbereitung erfolgt
über die zweite Pumpe P1 wie in der Rubrik Warmwasserbereitung
beschrieben. |
|
|
|
|
|
|
|
|
|
|
|
|
|
>Animation starten< |
|
|
|
|
|
|
Mit dem stufenlos regelbaren E-Heizstab ATON
kombiniert mit einem Energiezähler bieten wir
zusätzlich die
Möglichkeit überschüssige PV-Energie optimal zu
nutzen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
